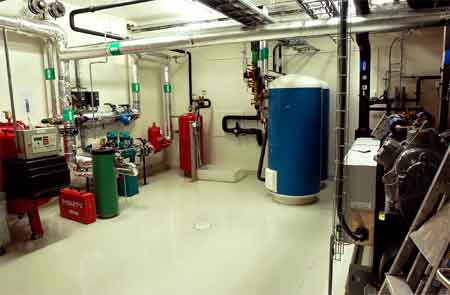

Fra fyrrommet. Oppvarmingen skjer bare med vannboren varme fra Troms Kraft. Anlegget er fullautomatisert og styrt via et SD-anlegg.
Foto:
Lars Åke Andersen
Av Oskar Bj. Folden, Interconsult ASA Trondheim
Sanitæranlegg
Vann- og avløpsledninger er tilkoblet kommunalt ledningsnett ved Fridtjof Nansens vei. Avløpsrør av PVC i grunnen og MA- rør i bygget for øvrig. Vannrør av kobber fram til fordelere for rør-i-rør system med PEX-rør.
Varmeanlegg
Vannbårent varmeanlegg tilknyttet fjernvarmenett fra Troms Kraft. Samlet effektbehov er ca. 625 kW.
Gulvvarme i sermonirom og vestibyle i 1. etasje. Snøsmelteanlegg i utvendige trapper og fortau. Totalt ca. 810 m2.
Brannslokkeanlegg
Bygget er fullsprinklet i hht. FG-regler. I tillegg er det brannslangeskap som dekker alle rom i bygget.
Luftbehandlingsanlegg
Luftbehandlingsanlegget er oppdelt i 3 forskjellige hovedsystemer med en samlet luftmengde på ca. +/-6300 m3/h. System 36.01 betjener rettsaler og tilstøtende rom i kjeller og 1.etasje. Aggregatet er utstyrt med roterende varmegjenvinner. System 36.02 betjener kontorer i 2. og 3. etasje. Aggregatet er utstyrt med roterende varmegjenvinner.
System 36.03 betjener kantine, rettssal og møterom i 2. etasje. Aggregatet er utstyrt med plategjenvinner.
Rettssaler og tilstøtende rom i kjeller og 1. etasje har behovstyrt ventilasjon.
Luftkjøleanlegg
Væskekjølt isvannsaggregat med kapasitet på ca. 250 kW for kjøling av friskluft i luftbehandlingsaggregatene.
Tørrkjøler er plassert på taket.
Kjølt telematikkrom i kjeller er utstyrt med kjøleanlegg for direkte ekspansjon. Utedel er plassert i parkeringskjeller.
Automatiseringsanlegg
Et sentralt driftskontrollanlegg styrer og regulerer de VVS-tekniske hovedsystemene, samt overvåker energiforbruk. Anlegget integrerer EIB system via OPC for visualisering og betjening.
Utomhus VA-anlegg
Utvendige vann, spillvann- og overvannsledninger er tilknyttet kommunale ledninger ved Fritjof Nansens plassvia pumpekummer plassert utvendig, nedgravd rundt fasaden.
