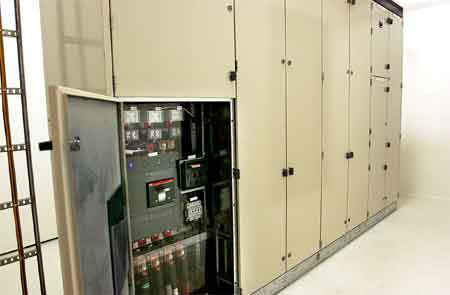

Hovedtavlen for lys og tekniske motorer. Hovedbryteren er på 8000 ampère og 400 volt. Lys og solavskjerming er EIB-styrt.
Foto:
Lars Åke Andersen.
Av Kåre Magne Åmodt, Interconsult ASA Trondheim
EL-KRAFTINSTALLASJONER
Strømforsyning
Bygget forsynes fra nettstasjon som ligger i nabobygget. Stasjonen tilhører Troms Kraft. Forsyningsspenningen er utført som 400 V TN-C-S system.
Bæresystemer
For fremføring av stigekabler og kursopplegg for elkraft-, tele- og automatiseringsanlegg, er det benyttet kabelbroer som er plassert over demontérbare himlingssystemer i korridorer.
I kontorer, møterom, dommerrom, m.m. skjer fremføring i kabelkanaler plassert på vegg. I rettssal er de ulike kabler ført rør i gulv frem til dommerbord og aktørplasser.
Fordelingsanlegg
Hovedfordelingen er bygget opp som en frittstående fordeling i kjelleren. UPS-anlegget er dimensjonert for 2 kVA og forsyner kun server i datarom. I bygningsmessige nisjer på etasjenivå er underfordelinger plassert som åpne stativfordelinger.
Jordingsanlegg
Bygget er utstyrt med fundamentjordelektroder under bygget, samt hovedjordskinne og PE-skinne i hovedfordeling. Videre legges jordingen, ekvipotensialforbindelser og utjevnignsforbindelser.
Lysanlegg
Kursopplegget for lys og stikkontakter er utført som skjulte installasjoner i tak og vegger. I tekniske- og underordnede rom er installasjonen utført som åpent anlegg. I kontorer, korridor, rettssaler, dommerrom og fellesarealer er det benyttet innfelte armaturer av ulike typer.
I kontorer er det i hovedsak benyttet en downlights og ett nedhengt lysarmatur med opplys. I øvrige rom/arealer er det hovedsakelig benyttet down-light, pendler og lysarmaturer tilpasset de arkitektoniske løsninger.
For markering av utgangere/nødutganger er det installert et nødlysanlegg med vekselrettere montert på etasjenivå.
Det er installert et EIB-anlegg som styrer solavskjerming, lysanlegg i rettsaler, dommerrom, møterom, korridorer og fellesarealer samt VAV-anlegg i rettssaler.
Driftstekniske anlegg
Kursopplegget for driftstekniske anlegg er utført som skjulte installasjoner i tak og vegger samt i kabelkanal i de fleste rom/arealer. I tekniske rom og underordnede arealer er installasjonen utført som åpent anlegg. I rom med kontorfunksjoner er det installert 2 stk 3-veis stikkontakter. I øvrige rom/arealer er det installert stikkontakter og uttak for å dekke de ulike behov.
EL- OG AUTOMATISERINGSINSTALLASJONER
Integrert kommunikasjon
I bygningsmessige nisjer på etasjenivå er fordelinger for integrert kommunikasjon plassert som åpne stativfordelinger. Fra datarom i kjeller er det ført stigekabler for telefon og data til hver etasjefordeler.
Det er installert spredenett for telefon og data basert på kategori 5. Til hver arbeidsplass er det lagt fram to 4-pars kabler som er avsluttet i RJ45 kontakt ved bruker.
Brannalarm
Det er installert et strategisk automatisk adressérbart brannvarslingsanlegg. Brannsentralen er plassert ved innenfor hovedinngangen.
Innbruddsalarm
Det er montert innbruddsalarmsentral med detektorer for sikring av fellesarealer i underetasje og 1. etasje. Bygget er ellers sikret med kortlesere, porttelefon og ITV-dekning.
Adgangskontrollanlegg
Det er installert adgangskontrollanlegg med kortlesere ved utvendige inngangsdører. Videre er det montert kortlesere for adgang fra fellesarealer og inn til sikrede soner.
ITV-anlegg
Det er montert ITV-anlegg for overvåking av utvendige inngangsdører, fellesarealer i underetasje og 1. etasje. Monitor med betjening av dører skjer fra resepsjoner.
Automatiseringsanlegg
Et sentralt driftskontrollanlegg med egen skjermterminal er installert for betjening av anlegget.
Heisanlegg
En hydraulisk personheis er installert fellesareal samt 2 stk maskinromsløse heiser er installert i sikrede soner
