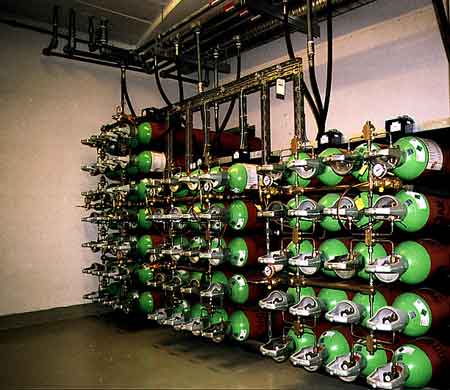

I tillegg til hovedsentralen er det montert brannpaneler i vaktrom og ved hovedinngang på 4. etasjeplan. I forbindelse med serverrom, IT-trykkeri, testlab., EMP-rom og arkiver er det installert tidligvarslingsanlegg med laserdetektor for detektering i tak og i rom under datagulv. Anlegget har signaloverføring til gass-slukkeanlegg (Inergen - bildet).
Foto:
Byggenytt
Av ingeniør Lars Hauger, Støltun AS
Generelt
Elektroinstallasjonene i bygget er teknisk lagt på et høyt nivå, hvor nyeste og fremtidsrettet teknologi er anvendt i stor utstrekning. Det ble stilt strenge tekniske krav til prosjektering, utstyr og utførelse.
EL.KRAFT
Strømforsyning
Bygget forsynes fra egen nettstasjon på kjellerplan. Viken Energinett har ansvar for stasjonen hvor det er installert 2 stk. 1600 kWA trafoer, basert på 400 V. Den ene trafokretsen er koblet opp mot reservekraft med dieselaggregat/UPS, og dekker alle anlegg med nødstrømsbehov.
RTV har stilt strenge krav til sikker og stabil strømforsyning.
Bæresystemer (føringsveier)
For fremføring av stigekabler og kursopplegg for el.kraft, tele- og automatiseringsanlegg er det etablert et konvensjonelt anlegg basert på kabelbroer, el.kanaler, grenstaver m.v. Hovedføringer fram til vertikale sjakter er fortrinnsvis forlagt på kabelbroer i kjellerplan. På etasjeplaner er det montert doble kabelbroer forlagt over himling i korridorer/fellesarealer. For mating fram til el.kanaler langs brystning er det montert synlige tette kabelrenner. En mating dekker 4 uttaksgrupper. I teknisk avdeling på 1. etasjeplan bestående av serverrom, EMP-rom, trykkeri m.v. er det etablert et sammenhengende kabelbroanlegg i 2 høyder under demontérbart datagulv. I tillegg til el.kanaler fra uttak langs brystning på alle etasjeplan er det benyttet grenstaver i visse områder/rom.
Fordelingsanlegg
Stigekabler for nett, reservekraft med diesel og UPS er forlagt fra hovedfordeling og fram til de respektive underfordelinger og tekniske fordelinger via kjellerplan og vertikale sjakter. Stigekabler for EMP-rom er tilkoblet via filter.
Hovedfordelinger er plassert i hovedtavlerom vegg i vegg med traforom og mates med strømskinne fra lavtsittende gjennomføringsrammer. Det er montert 2 stk. hovedfordelinger fordelt på 2 separate trafokretser hvorav den ene ivaretar alle stigekabler og tilførsler for reservekraft med diesel/UPS-drift. Fordelingene er bygget opp som frittstående stativskap (kapslet) og er utført i h.t. IEC Norm 439 og seksjonert i h.t. IEC Norm 439-1 Form 2. Strålingsverdier for de elektriske og magnetiske feltene i forbindelse med traforom og hovedtavlerom ligger godt innenfor anbefalte verdier.
Underfordelinger er stort sett etablert som tavlestativer i bygningsmessige tavlekott etablert i tilknytning til vertikale kabelsjakter. I serverrom, EMP-rom, trykkeri m.v. er det benyttet kapslet stativskap, strategisk plassert. Fordelingene er bygget opp i h.t. EN 60898 og ustyret tilfredsstiller IEC 157-1/P2 og IEC 947. Fordelinger i EMP-rom er tilkoblet via filter.
Jording/lynvernanlegg
Hovedjordingen er etablert som armeringsjord med jordbolter sveiset til armeringer på kjellerplan m/ledende forbindelse til fundamenter. Hovedjordskinne er etablert i hovedtavlerom hvor all jording er samlet som stjernenett. For tele og data er det forlagt eget separat jording (SRJ) fram til alle EF-rom og termineringssteder. For øvrig er alle ledende anleggsdeler og konstruksjoner jordet i h.t. gjeldende forskrifter/retningslinjer.
Det er etablert et lynvernanlegg som dekker hele takflaten på høyblokken. Som nedledere er det benyttet innbygde stålsøyler i fasaden. Anlegget er installert i h.t. IEC 61024-1-2 og IEC 1024-1.
Belysningsanlegg
Belysningsanlegget er planlagt og prosjektert i nært samarbeid med byggherre, arkitekt og leverandør. Anlegget er utformet og dimensjonert i h.t. gjeldende normer/forskrifter og tilpasset de forskjellige rom/områders bruksfunksjon med hensyn til tekniske krav og estetikk. I kontorer er det benyttet nedhengte lavprofilerte armaturer for T5 med opp/nedlys (70-30%). I indre sone med himlinger (T-profil) er det montert innfelte lysrørarmaturer T5 og i korridor og fellesarealer er det montert innfelte downlights for TC. Alle møterom samt auditoriet er utstyrt med lysdimming. I auditoriet er lysdimmingen integrert med AV-styringen. Lyset for øvrig styres med buss (EIB) og i alle cellekontorer blir lyset styrt med bevegelsesdetektorer integrert med klimastyringen i rommet.
Nødlysanlegg
Det er installert et desentralisert nødlysanlegg hvor nødlyssentraler m/batt. er plassert i eget rom strategisk i bygget. Det er installert eget separat kursopplegg for nødlys som dekker hele bygget. Anlegget er sentralt overvåket og baseres på ledelysarmaturer integrert i konvensjonelle downlights kombinert med egne separate armaturer. Alle rømningsveier er merket med utgangsmarkerings-armatur. Anlegget er installert i h.t. NS-EN 1838 og har signaloverføring til byggets SRO-anlegg.
Kursopplegg for drift og virksomhet
Det er installert et komplett kursopplegg for bygningsdrift i tilknytning til de VVS-tekniske anleggene for ventilasjon, varme og kjøling. Deler av kjøleinstallasjonene i forbindelse med serverrom, IT/trykkeri, EMP-rom m.v. er tilkoblet reservekraft via dieselaggregat. Det er installert et omfattende kursopplegg for virksomhet i bygget. I tillegg til konvensjonelle kursopplegget for stikk i forbindelse med arbeidsplasser (uttaksgrupper) er det installert kursopplegg for alt utstyr og maskiner i serverrom, IT/trykkeri, EMP-rom m.v. Store deler av dette anlegget er tilkoblet reservekraft via diesel/UPS. Dette gjelder også for alle EF-rom på de respektive etasjeplan.
Kursopplegg for EIB-anlegget er basert på flatkabel forlagt i alle hovedføringstrasèer. Anlegget styrer i hovedsak lys, varme, kjøling og VAV.
TELE/
AUTOMATISERINGSANLEGG
Integrert kommunikasjonsanlegg
Som integrert kommunikasjonsanlegg ble det valgt et kategori 7, 600 MHz nettverk, i det horisontale nettet, med ny standardplugg GG45 levert av Nexans, på uttakssiden. Anlegget ble bygget opp og utført etter den nye standarden EN 50173-1:2002, som nå også bl.a. omfatter kategori 6 og 7. Kablingstrukturen er et dobbelt stjernenett, med bl.a. multimodus fiber og mangeparskabel fra hovedfordeler til etasjefordelere. Dette anlegget er det første av sitt slag i Norge med den nye standardpluggen. I tillegg til serverrom i teknisk avdeling på 1. etg.plan er det etablert etasjefordelere (EF) i egne rom i alle etasjer.
Brannalarm
Det er installert et automatisk adresserbart analogt brannalarmanlegg som dekker hele bygget i h.t. gitte retningslinjer i plan- og bygningsloven samt FGs regelverk. Anlegget er basert på at bygningen regnes som et særskilt brannobjekt. I tillegg til hovedsentralen er det montert brannpaneler i vaktrom og ved hovedinngang på 4. etasjeplan. I forbindelse med serverrom, IT-trykkeri, testlab., EMP-rom og arkiver er det installert tidligvarslingsanlegg med laserdetektor for detektering i tak og i rom under datagulv. Anlegget har signaloverføring til gass-slukkeanlegg (Inergen). Feil og brannsignal overføres til byggets BAS-anlegg.
Innbruddsalarm
Det er installert et innbruddsalarmanlegg i h.t. FGs regelverk. Anlegget tilfredsstiller krav gitt av BKS, klasse 5. Hele bygget er skallsikret en etasje høyere enn 4 m fra bakkenivå. Det er benyttet glassbrudd-detektorer og alle dører i skallet er sikret med microbryter og magnetkontakt. I tillegg er alle tekniske rom på 1. etg.plan samt testsender og arkiv sikret med IR-detektorer. Anlegget er integrert med adgangskontrollanlegget.
Adgangskontrollanlegg
Bygget er utstyrt med et kortleseranlegg basert på en PC-basert løsning. Kortlesere er montert på alle dører ut til det fri og dør fra fellesareal som trapprom, felles korridor og inn til lokalene på de respektive etasjeplan. I tilelgg er det montert kortlesere for begrensing av adkomst til enkelte rom, arkiver, EF-rom, testrom m.v.
LYD- OG
BILDEANLEGG
Fellesantenneanlegg
Bygget er tilkoblet kabel-TV. Det er installert et internt stjerneett for bredbånd som dekker alle aktuelle områder/rom i bygget. Anlegget er returdyktig og dimensjonert for 863 MHz.
Interntfjernsyn
Det er installert et digitalt PC-basert ITV-anlegg med farger for TV-overvåking av alle fasader og innganger. I tillegg er enkelte driftstekniske og datatekniske rom overvåket. LCD-skjermer er plassert i resepsjonsvakt og i driftsrom. Bildelagring overføres digitalt til PC.
AV-anlegg
I auditoriet og store møterom/undervisningsrom er det installert AV-anlegg med videoprojektorer, lydforsterkeranlegg, lerreter, avblending m.v. komplett med funksjon og omfang i h.t. de respektive rommenes bruk.
Reservekraft
For å dekke RTVs krav til nødstrøm er det installert et reservekraftanlegg bestående av dieselaggregat og UPS-anlegg. Dieselaggregat 880 kWA UPS 3 x 300 kWA med batterikapasitet for 10 min. drift. Anlegget dekker i hovedsak datatekniske installasjoner, kjøling og maskiner i forbindelse med IT/trykkeri. Feil og driftsignal overføres til byggets BAS-anlegg.
AV i avd., kantine og møterom.
