Tegning:
Siv.ing. K. Finseth AS

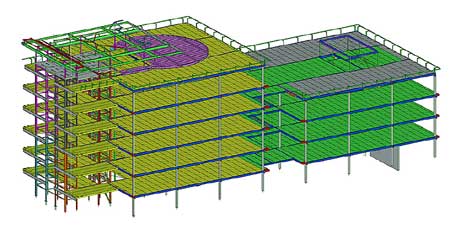

Til prosjektering og tegning av stål og prefabrikert betong har Siv.ing. K. Finseth AS benyttet 3D-modelleringsprogrammet X-Steel. Dette er et krevende verktøy, men det gir samtidig svært mange fordeler. Isteden for å tegne bygget ved hjelp av linjer setter man sammen bjelker og plater i modellen. Delene tilpasses så til hverandre i alle knutepunkt. Det angis sveis og bolter i modellen, slik at lister på dette kan hentes ut ved behov. Det samme gjelder materiallister på alt benyttet stål. Når modellen er ferdig i det området man jobber med kan en hente ut arbeidstegninger for de enkelte delene samt plan, snitt og 3D-visninger for hver etasje. Med 3D-modellering får man en bedre forståelse av bygget i sin helhet. Man får også en bedre kontroll med henblikk på feil i tegninger og forbindelser.
Akseavstander i bygget er 8,4 m begge retninger. Brannkrav til bæresystemet og etasjeskillere er R90. Tiltaket er plassert i pålitelighetsklasse 3 og uavhengig kontroll av statiske beregninger er utført.
Stabiliteten i påbygget er ivaretatt ved hjelp av vindkryss i stål plassert over de stabiliserende skivene nedover i bygget.
Søyler i åpne områder er sirkulære stålsøyler som er armert og fylt med betong for å oppfylle brannkravet på R90. Søyler i vegger er kvadratiske hulprofiler (HUP) som brannisoleres og kles inn i vegger.
Bjelker som bærer dekke er integrerte stålbjelker (HSQ) og dekke forankres til de integrerte bjelkene. I fasadene er bjelkene kontinuerlige fordi det var nødvendig på grunn av kravet til deformasjon sammen med kravet om minst mulig byggehøyde under hulldekkene. Undersiden av bjelkene er brannisolert for å oppfylle brannkravet på R90.
Etasjeskillere er hulldekker - HD200 – dimensjonert for kontorlast i tillegg til noe arkivlast på et definert område. På toppen er det etablert en terrasse utenfor et oppbygg.
